Distortion of Eiger2 CdTe detector from ID11#
The detector’s distortion is characterized by a Tungsten plate with a grid pattern of holes provided by Gavin Vaughan. The calibration experiment has been performed by Marie Ruat with a conventional source. Those files are not available for share, please get in contact with Marie for the experimental details.
Preprocessing#

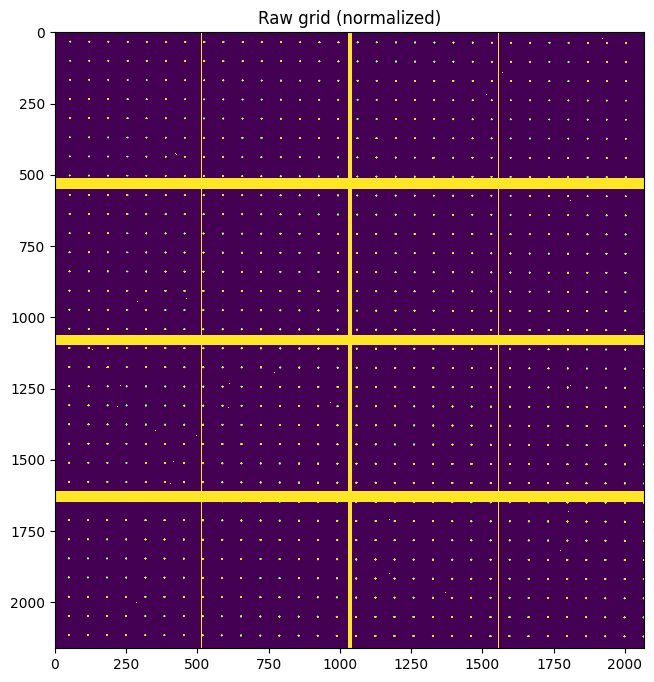

Data were acquired with and without the grid in front of the detector. 100 frames were recorded in each case with the same exposure time. The first step is to filter out outliers using a pixel-wise median filter on the stack.
Note: a fairly recent version of FabIO is needed to read those HDF5 files produced by LImA. This notebook uses features available only in version 0.21 of pyFAI (development version for now)
%matplotlib inline
#For documentation purpose, `inline` is used to enforce the storage of the image in the notebook
# %matplotlib widget
#load many libraries ...
import time
import os
from matplotlib.pyplot import subplots
import matplotlib.colors as colors
import numpy
import pyFAI
from collections import namedtuple
from scipy.ndimage import convolve, binary_dilation, label, distance_transform_edt
from pyFAI.ext.watershed import InverseWatershed
from pyFAI.ext.bilinear import Bilinear
from pyFAI.utils.grid import Kabsch
import scipy
if scipy.__version__>="1.18":
from scipy.spatial.distance import cdist as distance_matrix
else:
from scipy.spatial import distance_matrix
start_time = time.perf_counter()
print("Using pyFAI verison: ", pyFAI.version)
Using pyFAI verison: 2026.6.0-dev0
#Get the grid/flat data and filter them
!wget http://www.silx.org/pub/pyFAI/detector_calibration/Eiger2-ID11/W200um_40kVp_5mA_T4_E8_FF_noretrigger_0000.h5
!wget http://www.silx.org/pub/pyFAI/detector_calibration/Eiger2-ID11/W200um_40kVp_5mA_T4_E8_GRID_noretrigger_0000.h5
!pyFAI-average -m median W200um_40kVp_5mA_T4_E8_FF_noretrigger_0000.h5 -F numpy -o flat.npy
!pyFAI-average -m median W200um_40kVp_5mA_T4_E8_GRID_noretrigger_0000.h5 -F numpy -o grid.npy
--2026-06-14 10:19:13-- http://www.silx.org/pub/pyFAI/detector_calibration/Eiger2-ID11/W200um_40kVp_5mA_T4_E8_FF_noretrigger_0000.h5
Resolving www.silx.org (www.silx.org)... 195.154.237.27
Connecting to www.silx.org (www.silx.org)|195.154.237.27|:80... connected.
HTTP request sent, awaiting response...
200 OK
Length: 758913619 (724M)
Saving to: ‘W200um_40kVp_5mA_T4_E8_FF_noretrigger_0000.h5.9’
W200um_40 0%[ ] 0 --.-KB/s
W200um_40k 1%[ ] 14.38M 71.9MB/s
W200um_40kV 4%[ ] 29.66M 68.8MB/s
W200um_40kVp 6%[> ] 50.41M 79.9MB/s
W200um_40kVp_ 9%[> ] 70.63M 85.0MB/s
W200um_40kVp_5 12%[=> ] 92.49M 89.7MB/s
W200um_40kVp_5m 15%[==> ] 113.67M 92.3MB/s
W200um_40kVp_5mA 18%[==> ] 134.77M 94.2MB/s
W200um_40kVp_5mA_ 21%[===> ] 156.32M 95.8MB/s
W200um_40kVp_5mA_T 24%[===> ] 176.13M 96.2MB/s
W200um_40kVp_5mA_T4 27%[====> ] 196.63M 96.8MB/s
200um_40kVp_5mA_T4_ 29%[====> ] 215.65M 96.6MB/s
00um_40kVp_5mA_T4_E 32%[=====> ] 235.49M 96.8MB/s
0um_40kVp_5mA_T4_E8 35%[======> ] 253.81M 96.4MB/s
um_40kVp_5mA_T4_E8_ 38%[======> ] 275.21M 97.1MB/s
m_40kVp_5mA_T4_E8_F 40%[=======> ] 296.14M 97.6MB/s eta 4s
_40kVp_5mA_T4_E8_FF 43%[=======> ] 318.43M 100MB/s eta 4s
40kVp_5mA_T4_E8_FF_ 46%[========> ] 339.75M 101MB/s eta 4s
0kVp_5mA_T4_E8_FF_n 49%[========> ] 361.11M 104MB/s eta 4s
kVp_5mA_T4_E8_FF_no 52%[=========> ] 383.06M 104MB/s eta 4s
Vp_5mA_T4_E8_FF_nor 55%[==========> ] 404.58M 104MB/s eta 3s
p_5mA_T4_E8_FF_nore 58%[==========> ] 425.99M 104MB/s eta 3s
_5mA_T4_E8_FF_noret 61%[===========> ] 447.90M 104MB/s eta 3s
5mA_T4_E8_FF_noretr 64%[===========> ] 469.62M 104MB/s eta 3s
mA_T4_E8_FF_noretri 67%[============> ] 490.58M 105MB/s eta 3s
A_T4_E8_FF_noretrig 70%[=============> ] 512.15M 105MB/s eta 2s
_T4_E8_FF_noretrigg 73%[=============> ] 533.88M 106MB/s eta 2s
T4_E8_FF_noretrigge 76%[==============> ] 555.14M 106MB/s eta 2s
4_E8_FF_noretrigger 79%[==============> ] 576.75M 107MB/s eta 2s
_E8_FF_noretrigger_ 82%[===============> ] 598.66M 108MB/s eta 2s
E8_FF_noretrigger_0 85%[================> ] 620.03M 108MB/s eta 1s
8_FF_noretrigger_00 88%[================> ] 641.11M 108MB/s eta 1s
_FF_noretrigger_000 91%[=================> ] 663.01M 108MB/s eta 1s
FF_noretrigger_0000 94%[=================> ] 685.16M 108MB/s eta 1s
F_noretrigger_0000. 97%[==================> ] 707.46M 108MB/s eta 1s
W200um_40kVp_5mA_T4 100%[===================>] 723.76M 108MB/s in 7.0s
2026-06-14 10:19:20 (104 MB/s) - ‘W200um_40kVp_5mA_T4_E8_FF_noretrigger_0000.h5.9’ saved [758913619/758913619]
--2026-06-14 10:19:21-- http://www.silx.org/pub/pyFAI/detector_calibration/Eiger2-ID11/W200um_40kVp_5mA_T4_E8_GRID_noretrigger_0000.h5
Resolving www.silx.org (www.silx.org)... 195.154.237.27
Connecting to www.silx.org (www.silx.org)|195.154.237.27|:80... connected.
HTTP request sent, awaiting response...
200 OK
Length: 484110560 (462M)
Saving to: ‘W200um_40kVp_5mA_T4_E8_GRID_noretrigger_0000.h5.9’
W200um_40 0%[ ] 0 --.-KB/s
W200um_40k 1%[ ] 7.58M 30.6MB/s
W200um_40kV 6%[> ] 28.61M 63.8MB/s
W200um_40kVp 10%[=> ] 48.34M 74.4MB/s
W200um_40kVp_ 15%[==> ] 70.77M 83.3MB/s
W200um_40kVp_5 20%[===> ] 92.54M 88.1MB/s
W200um_40kVp_5m 24%[===> ] 113.70M 91.0MB/s
W200um_40kVp_5mA 29%[====> ] 135.45M 93.4MB/s
W200um_40kVp_5mA_ 34%[=====> ] 157.68M 95.5MB/s
W200um_40kVp_5mA_T 38%[======> ] 177.58M 96.0MB/s
W200um_40kVp_5mA_T4 43%[=======> ] 199.48M 97.3MB/s
200um_40kVp_5mA_T4_ 48%[========> ] 221.94M 98.6MB/s
00um_40kVp_5mA_T4_E 49%[========> ] 230.19M 93.2MB/s
0um_40kVp_5mA_T4_E8 54%[=========> ] 251.55M 94.2MB/s
um_40kVp_5mA_T4_E8_ 58%[==========> ] 272.31M 94.9MB/s
m_40kVp_5mA_T4_E8_G 63%[===========> ] 293.02M 95.5MB/s eta 2s
_40kVp_5mA_T4_E8_GR 68%[============> ] 315.41M 96.5MB/s eta 2s
40kVp_5mA_T4_E8_GRI 72%[=============> ] 336.47M 102MB/s eta 2s
0kVp_5mA_T4_E8_GRID 77%[==============> ] 357.66M 103MB/s eta 2s
kVp_5mA_T4_E8_GRID_ 82%[===============> ] 379.75M 103MB/s eta 2s
Vp_5mA_T4_E8_GRID_n 86%[================> ] 400.74M 102MB/s eta 1s
p_5mA_T4_E8_GRID_no 91%[=================> ] 423.20M 103MB/s eta 1s
_5mA_T4_E8_GRID_nor 96%[==================> ] 445.48M 103MB/s eta 1s
W200um_40kVp_5mA_T4 100%[===================>] 461.68M 103MB/s in 4.6s
2026-06-14 10:19:25 (100 MB/s) - ‘W200um_40kVp_5mA_T4_E8_GRID_noretrigger_0000.h5.9’ saved [484110560/484110560]
Loading [ ] 0% W200um_40kVp_5mA_T4_E8_FF_noretrigger_0000.h5
Process median [ ] 0% Feeding frames
Process median [ ] 1% Feeding frames
Process median [ ] 2% Feeding frames
Process median [■ ] 3% Feeding frames
Process median [■ ] 4% Feeding frames
Process median [■ ] 5% Feeding frames
Process median [■■ ] 6% Feeding frames
Process median [■■ ] 7% Feeding frames
Process median [■■■ ] 8% Feeding frames
Process median [■■■ ] 9% Feeding frames
Process median [■■■ ] 10% Feeding frames
Process median [■■■■ ] 11% Feeding frames
Process median [■■■■ ] 12% Feeding frames
Process median [■■■■■ ] 13% Feeding frames
Process median [■■■■■ ] 14% Feeding frames
Process median [■■■■■ ] 15% Feeding frames
Process median [■■■■■■ ] 16% Feeding frames
Process median [■■■■■■ ] 17% Feeding frames
Process median [■■■■■■■ ] 18% Feeding frames
Process median [■■■■■■■ ] 19% Feeding frames
Process median [■■■■■■■ ] 20% Feeding frames
Process median [■■■■■■■■ ] 21% Feeding frames
Process median [■■■■■■■■ ] 22% Feeding frames
Process median [■■■■■■■■■ ] 23% Feeding frames
Process median [■■■■■■■■■ ] 24% Feeding frames
Process median [■■■■■■■■■ ] 25% Feeding frames
Process median [■■■■■■■■■■ ] 26% Feeding frames
Process median [■■■■■■■■■■ ] 27% Feeding frames
Process median [■■■■■■■■■■■ ] 28% Feeding frames
Process median [■■■■■■■■■■■ ] 29% Feeding frames
Process median [■■■■■■■■■■■ ] 30% Feeding frames
Process median [■■■■■■■■■■■■ ] 31% Feeding frames
Process median [■■■■■■■■■■■■ ] 32% Feeding frames
Process median [■■■■■■■■■■■■■ ] 33% Feeding frames
Process median [■■■■■■■■■■■■■ ] 34% Feeding frames
Process median [■■■■■■■■■■■■■ ] 35% Feeding frames
Process median [■■■■■■■■■■■■■■ ] 36% Feeding frames
Process median [■■■■■■■■■■■■■■ ] 37% Feeding frames
Process median [■■■■■■■■■■■■■■■ ] 38% Feeding frames
Process median [■■■■■■■■■■■■■■■ ] 39% Feeding frames
Process median [■■■■■■■■■■■■■■■ ] 40% Feeding frames
Process median [■■■■■■■■■■■■■■■■ ] 41% Feeding frames
Process median [■■■■■■■■■■■■■■■■ ] 42% Feeding frames
Process median [■■■■■■■■■■■■■■■■■ ] 43% Feeding frames
Process median [■■■■■■■■■■■■■■■■■ ] 44% Feeding frames
Process median [■■■■■■■■■■■■■■■■■ ] 45% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■ ] 46% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■ ] 47% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■ ] 48% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■ ] 49% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■ ] 50% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■ ] 50% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■ ] 51% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■ ] 52% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■ ] 53% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■ ] 54% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■ ] 55% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■ ] 56% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■ ] 57% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■ ] 58% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■ ] 59% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■ ] 60% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■ ] 61% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■ ] 62% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■ ] 63% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■ ] 64% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 65% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 66% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 67% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 68% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 69% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 70% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 71% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 72% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 73% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 74% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 75% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 76% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 77% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 78% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 79% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 80% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 81% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 82% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 83% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 84% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 85% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 86% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 87% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 88% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 89% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 90% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 91% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 92% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 93% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 94% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 95% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 96% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 97% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 98% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 99% Computing result
Median reduction finished
Loading [ ] 0% W200um_40kVp_5mA_T4_E8_GRID_noretrigger_0000.h5
Process median [ ] 0% Feeding frames
Process median [ ] 1% Feeding frames
Process median [ ] 2% Feeding frames
Process median [■ ] 3% Feeding frames
Process median [■ ] 4% Feeding frames
Process median [■ ] 5% Feeding frames
Process median [■■ ] 6% Feeding frames
Process median [■■ ] 7% Feeding frames
Process median [■■■ ] 8% Feeding frames
Process median [■■■ ] 9% Feeding frames
Process median [■■■ ] 10% Feeding frames
Process median [■■■■ ] 11% Feeding frames
Process median [■■■■ ] 12% Feeding frames
Process median [■■■■■ ] 13% Feeding frames
Process median [■■■■■ ] 14% Feeding frames
Process median [■■■■■ ] 15% Feeding frames
Process median [■■■■■■ ] 16% Feeding frames
Process median [■■■■■■ ] 17% Feeding frames
Process median [■■■■■■■ ] 18% Feeding frames
Process median [■■■■■■■ ] 19% Feeding frames
Process median [■■■■■■■ ] 20% Feeding frames
Process median [■■■■■■■■ ] 21% Feeding frames
Process median [■■■■■■■■ ] 22% Feeding frames
Process median [■■■■■■■■■ ] 23% Feeding frames
Process median [■■■■■■■■■ ] 24% Feeding frames
Process median [■■■■■■■■■ ] 25% Feeding frames
Process median [■■■■■■■■■■ ] 26% Feeding frames
Process median [■■■■■■■■■■ ] 27% Feeding frames
Process median [■■■■■■■■■■■ ] 28% Feeding frames
Process median [■■■■■■■■■■■ ] 29% Feeding frames
Process median [■■■■■■■■■■■ ] 30% Feeding frames
Process median [■■■■■■■■■■■■ ] 31% Feeding frames
Process median [■■■■■■■■■■■■ ] 32% Feeding frames
Process median [■■■■■■■■■■■■■ ] 33% Feeding frames
Process median [■■■■■■■■■■■■■ ] 34% Feeding frames
Process median [■■■■■■■■■■■■■ ] 35% Feeding frames
Process median [■■■■■■■■■■■■■■ ] 36% Feeding frames
Process median [■■■■■■■■■■■■■■ ] 37% Feeding frames
Process median [■■■■■■■■■■■■■■■ ] 38% Feeding frames
Process median [■■■■■■■■■■■■■■■ ] 39% Feeding frames
Process median [■■■■■■■■■■■■■■■ ] 40% Feeding frames
Process median [■■■■■■■■■■■■■■■■ ] 41% Feeding frames
Process median [■■■■■■■■■■■■■■■■ ] 42% Feeding frames
Process median [■■■■■■■■■■■■■■■■■ ] 43% Feeding frames
Process median [■■■■■■■■■■■■■■■■■ ] 44% Feeding frames
Process median [■■■■■■■■■■■■■■■■■ ] 45% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■ ] 46% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■ ] 47% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■ ] 48% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■ ] 49% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■ ] 50% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■ ] 50% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■ ] 51% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■ ] 52% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■ ] 53% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■ ] 54% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■ ] 55% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■ ] 56% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■ ] 57% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■ ] 58% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■ ] 59% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■ ] 60% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■ ] 61% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■ ] 62% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■ ] 63% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■ ] 64% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 65% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 66% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 67% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 68% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 69% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 70% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 71% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 72% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 73% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 74% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 75% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 76% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 77% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 78% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 79% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 80% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 81% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 82% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 83% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 84% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 85% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 86% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 87% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 88% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 89% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 90% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 91% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 92% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 93% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 94% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 95% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 96% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 97% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 98% Feeding frames
Process median [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 99% Computing result
Median reduction finished
# A couple of constants and compound dtypes ...
dt = numpy.dtype([('y', numpy.float64),
('x', numpy.float64),
('i', numpy.int64),
])
mpl = {"cmap":"viridis",
"interpolation":"nearest"}
flat = numpy.load("flat.npy")
grid = numpy.load("grid.npy")
fig, ax = subplots(figsize=(8,8))
ax.imshow(grid/flat, **mpl)
ax.set_title("Raw grid (normalized)");
Define the right mask#
As we want to measure the position of the grid with a sub-pixel precision, it is of crucial importance to discard all pixels which have been interpolated.
The Eiger2 4M is built of 8 modules 500 kpixels, each of them consists of the assembly of 8 chips of 256x256 pixel each. Some pixels are systematically masked out as they are known to be noisy. Some pixels are also missing at the junction of the sub-modules. Finally the CdTe sensors is made of single crystals of the semi-conductor which cover 512x512 pixels. Hence one sensor covers half a module or 4 chips.

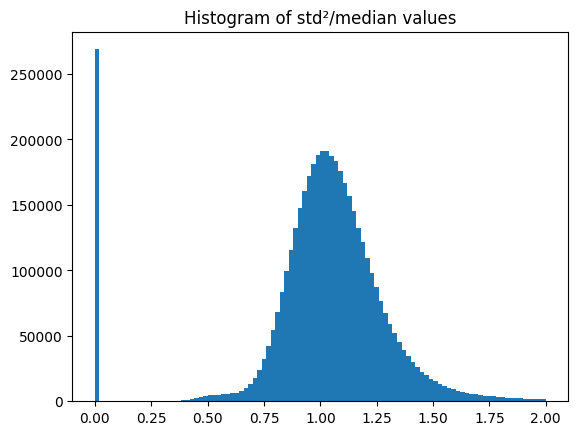

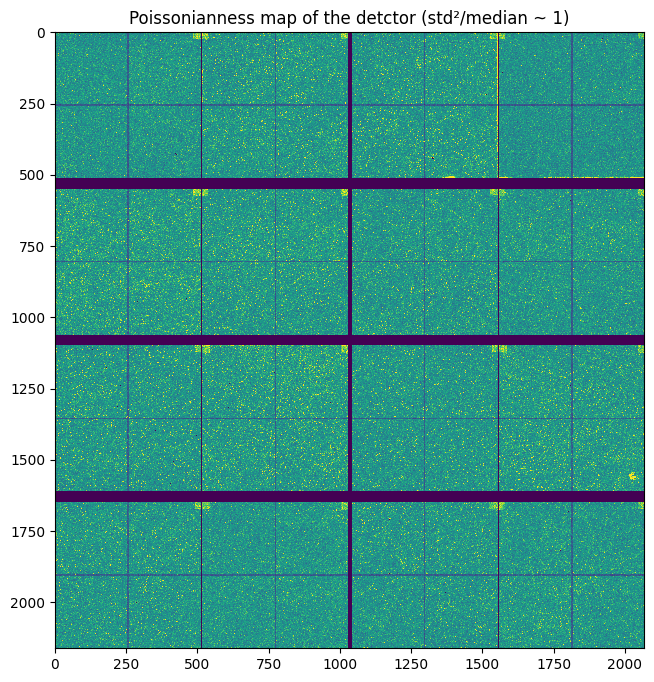

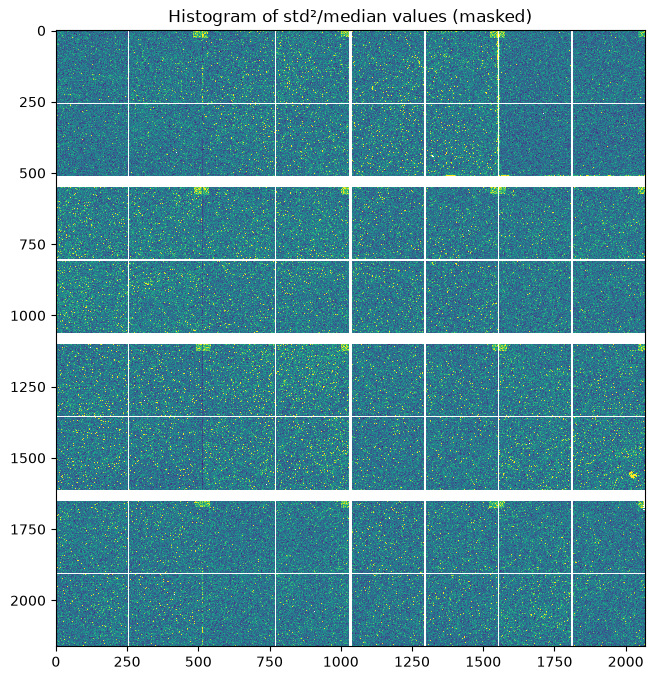

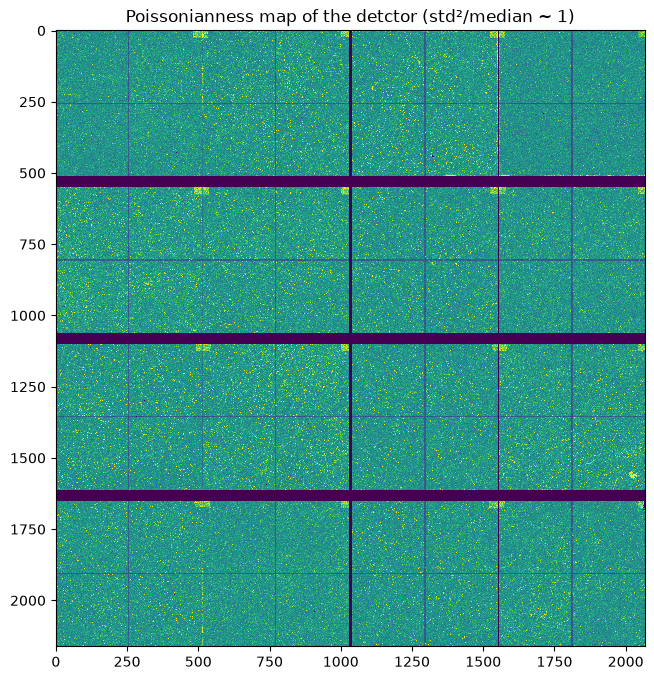

This is best demonstrated by the pixel-wise standard deviation along a stack of images like the one acquired for the flatfield.
A Poissonian detector should have a variance equal to the average signal. Thus plotting the standard deviation squared over the median highlights:

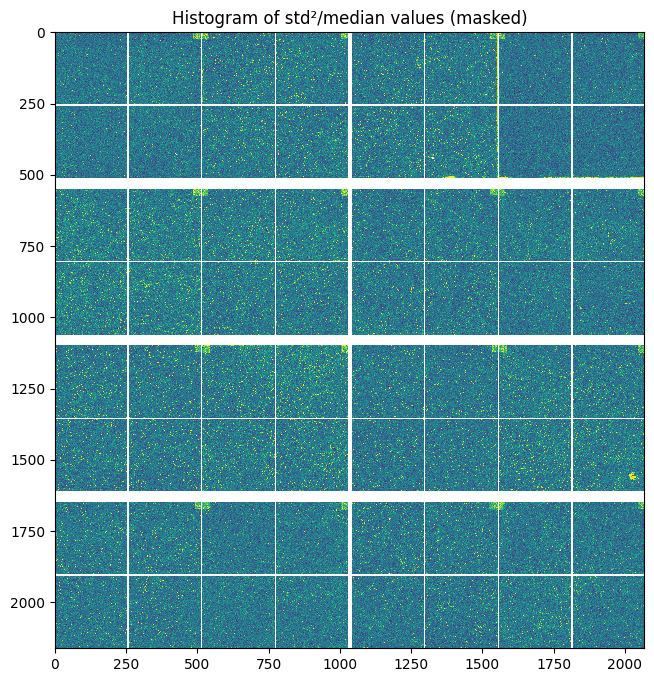

Noisy pixels which should be discarded for quantitative analysis std²>>median
Interpolated pixels which have only half/quarter of the expected noise (std²<<median).
The detector has also an internal map of invalid pixel which are set to the maximum value of the range.
!pyFAI-average -m std W200um_40kVp_5mA_T4_E8_FF_noretrigger_0000.h5 -F numpy -o flat_std.npy
Loading [ ] 0% W200um_40kVp_5mA_T4_E8_FF_noretrigger_0000.h5
Process std [ ] 0% Feeding frames
Process std [ ] 1% Feeding frames
Process std [ ] 2% Feeding frames
Process std [■ ] 3% Feeding frames
Process std [■ ] 4% Feeding frames
Process std [■ ] 5% Feeding frames
Process std [■■ ] 6% Feeding frames
Process std [■■ ] 7% Feeding frames
Process std [■■■ ] 8% Feeding frames
Process std [■■■ ] 9% Feeding frames
Process std [■■■ ] 10% Feeding frames
Process std [■■■■ ] 11% Feeding frames
Process std [■■■■ ] 12% Feeding frames
Process std [■■■■■ ] 13% Feeding frames
Process std [■■■■■ ] 14% Feeding frames
Process std [■■■■■ ] 15% Feeding frames
Process std [■■■■■■ ] 16% Feeding frames
Process std [■■■■■■ ] 17% Feeding frames
Process std [■■■■■■■ ] 18% Feeding frames
Process std [■■■■■■■ ] 19% Feeding frames
Process std [■■■■■■■ ] 20% Feeding frames
Process std [■■■■■■■■ ] 21% Feeding frames
Process std [■■■■■■■■ ] 22% Feeding frames
Process std [■■■■■■■■■ ] 23% Feeding frames
Process std [■■■■■■■■■ ] 24% Feeding frames
Process std [■■■■■■■■■ ] 25% Feeding frames
Process std [■■■■■■■■■■ ] 26% Feeding frames
Process std [■■■■■■■■■■ ] 27% Feeding frames
Process std [■■■■■■■■■■■ ] 28% Feeding frames
Process std [■■■■■■■■■■■ ] 29% Feeding frames
Process std [■■■■■■■■■■■ ] 30% Feeding frames
Process std [■■■■■■■■■■■■ ] 31% Feeding frames
Process std [■■■■■■■■■■■■ ] 32% Feeding frames
Process std [■■■■■■■■■■■■■ ] 33% Feeding frames
Process std [■■■■■■■■■■■■■ ] 34% Feeding frames
Process std [■■■■■■■■■■■■■ ] 35% Feeding frames
Process std [■■■■■■■■■■■■■■ ] 36% Feeding frames
Process std [■■■■■■■■■■■■■■ ] 37% Feeding frames
Process std [■■■■■■■■■■■■■■■ ] 38% Feeding frames
Process std [■■■■■■■■■■■■■■■ ] 39% Feeding frames
Process std [■■■■■■■■■■■■■■■ ] 40% Feeding frames
Process std [■■■■■■■■■■■■■■■■ ] 41% Feeding frames
Process std [■■■■■■■■■■■■■■■■ ] 42% Feeding frames
Process std [■■■■■■■■■■■■■■■■■ ] 43% Feeding frames
Process std [■■■■■■■■■■■■■■■■■ ] 44% Feeding frames
Process std [■■■■■■■■■■■■■■■■■ ] 45% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■ ] 46% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■ ] 47% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■ ] 48% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■ ] 49% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■ ] 50% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■ ] 50% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■ ] 51% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■ ] 52% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■ ] 53% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■ ] 54% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■ ] 55% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■ ] 56% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■ ] 57% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■ ] 58% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■ ] 59% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■ ] 60% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■ ] 61% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■ ] 62% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■ ] 63% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■ ] 64% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 65% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 66% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 67% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 68% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 69% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 70% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 71% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 72% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 73% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 74% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 75% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 76% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 77% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 78% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 79% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 80% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 81% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 82% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 83% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 84% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 85% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 86% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 87% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 88% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 89% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 90% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 91% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 92% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 93% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 94% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 95% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 96% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 97% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 98% Feeding frames
Process std [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ ] 99% Computing result
Std reduction finished
std = numpy.load("flat_std.npy")
fig, ax = subplots(figsize=(8,8))
ax.imshow((std**2/flat).clip(0,2), **mpl)
ax.set_title("Poissonianness map of the detctor (std²/median ~ 1)");
fig, ax = subplots()
ax.hist((std**2/flat).ravel(), 100, range=(0,2))
ax.set_title("Histogram of std²/median values");
This test of Poissonian-ness is not enough to discriminate between interpolated pixels and non interpolated ones. One needs to build the mask by other methods.
# This is the default detector as definied in pyFAI according to the specification provided by Dectris:
eiger2 = pyFAI.detector_factory("Eiger2CdTe_4M")
width = eiger2.shape[1]
module_size = eiger2.MODULE_SIZE
module_gap = eiger2.MODULE_GAP
submodule_size = (256,256)
#Calculate the default mask
mask = eiger2.calc_mask()
# Mask out the interpolated pixels along X
for j in [256, 772]:
for i in range(j, eiger2.max_shape[1],
eiger2.module_size[1] + eiger2.MODULE_GAP[1]):
mask[:,i-2:i + 2] = 1
# Mask out the interpolated pixels along Y
for i in range(256, eiger2.max_shape[0],
eiger2.module_size[0] + eiger2.MODULE_GAP[0]):
mask[i-2:i + 2, :] = 1
# mask out the border pixels:
mask[0] = 1
mask[-1] = 1
mask[:, 0] = 1
mask[:, -1] = 1
# Finally mask out invalid/miss-behaving pixels known from the detector
mask[ flat>(flat.max()*0.99) ] = 1
pois = (std**2/flat).clip(0,2)
pois[numpy.where(mask)] = numpy.nan
fig, ax = subplots(figsize=(8,8))
ax.imshow(pois, **mpl)
ax.set_title("Histogram of std²/median values (masked)");

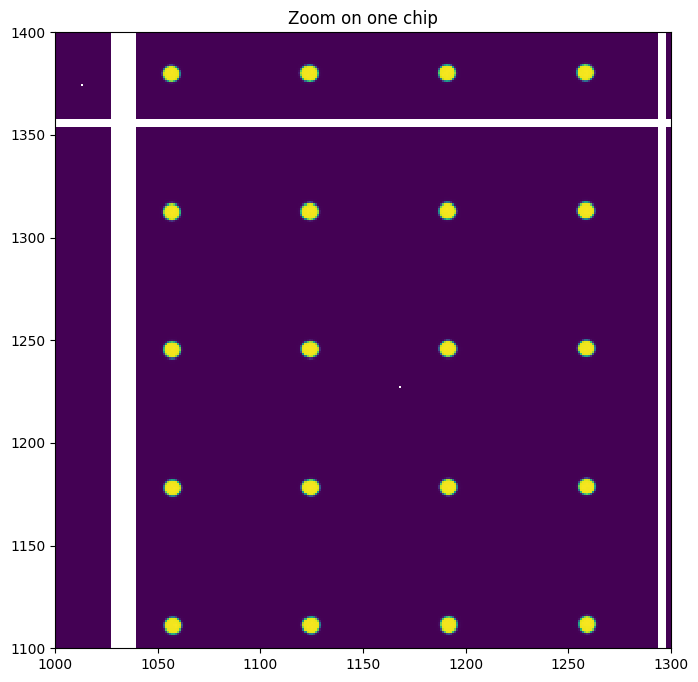

normalized = grid/flat
normalized[numpy.where(mask)] = numpy.nan
fig, ax = subplots(figsize=(8,8))
ax.imshow(normalized, **mpl)
ax.set_ylim(1100,1400)
ax.set_xlim(1000,1300)
ax.set_title("Zoom on one chip");
We can see we have between 8 and 16 grid spots per sub-module. This is enough as 3 are needed to localize precisely the position of the chip.
Grid spot position measurement.#
Let’s measure the position of the grid spots precisely. For this we perform a convolution with a kernel which looks like the spot itself. By zooming onto one spot, it is roughly 10 pixels wide, the kernel needs to be of odd size. The fade-out function is tuned to set precisely the spot diameter.
The masked values have been set to NaN, this ensures any spot close to a masked region get discarded automatically.

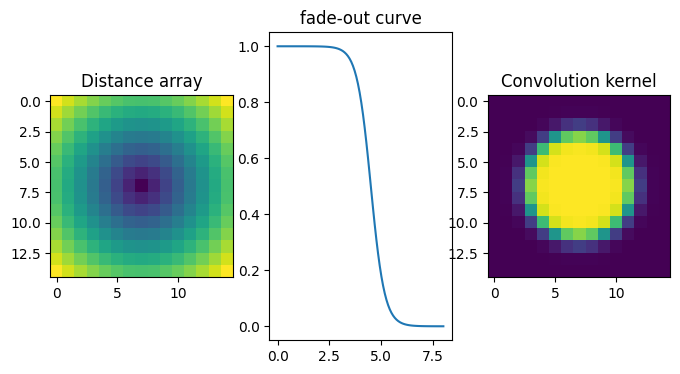

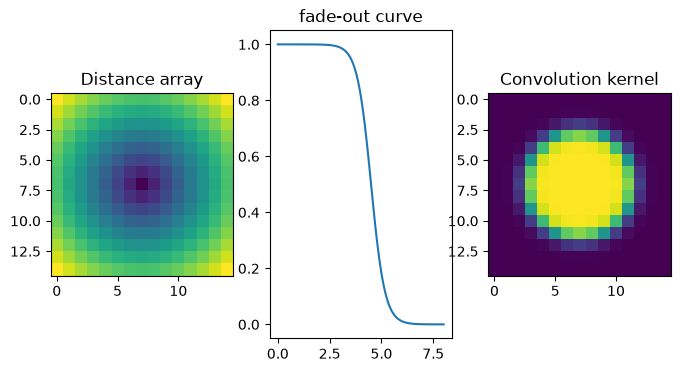

#Definition of the convolution kernel
ksize = 15
y,x = numpy.ogrid[-(ksize-1)//2:ksize//2+1,-(ksize-1)//2:ksize//2+1]
d = numpy.sqrt(y*y+x*x)
#Fade out curve definition
fadeout = lambda x: 1/(1+numpy.exp(3*(x-4.5)))
kernel = fadeout(d)
mini=kernel.sum()
print("Integral of the kernel: ", mini)
fig,ax = subplots(1,3, figsize=(8,4))
ax[0].imshow(d)
ax[0].set_title("Distance array")
ax[1].plot(numpy.linspace(0,8,100),fadeout(numpy.linspace(0,8,100)))
ax[1].set_title("fade-out curve")
ax[2].imshow(kernel)
ax[2].set_title("Convolution kernel");
Integral of the kernel: 64.79908175810988

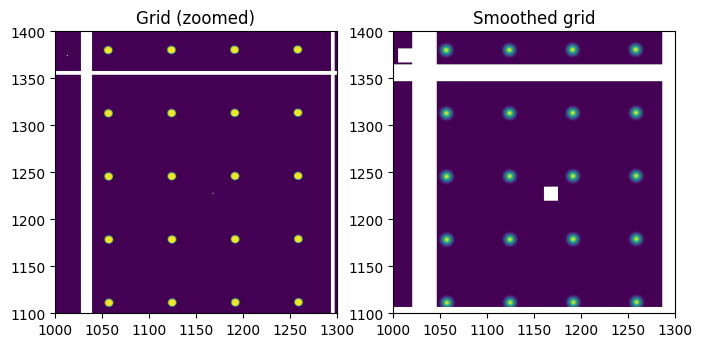

smooth = convolve(normalized, kernel, mode="constant", cval=0)/mini
fig,ax = subplots(1,2, figsize=(8,4))
ax[0].imshow(normalized)
ax[0].set_ylim(1100,1400)
ax[0].set_xlim(1000,1300)
ax[1].imshow(smooth)
ax[1].set_ylim(1100,1400)
ax[1].set_xlim(1000,1300)
ax[0].set_title("Grid (zoomed)")
ax[1].set_title("Smoothed grid")
pass
# Calculate a mask with all pixels close to any gap is discared
#big_mask = numpy.isnan(smooth)
big_mask = binary_dilation(numpy.isnan(smooth), iterations=ksize//2+2) #even a bit larger
#big_mask = binary_dilation(mask, iterations=ksize) #Extremely conservative !
Peak position measurement#
The center of a spot is now easily measured by segmenting out the image
iw = InverseWatershed(smooth)
iw.init()
iw.merge_singleton()
all_regions = set(iw.regions.values())
regions = [i for i in all_regions if i.size>mini]
print("Number of region segmented: %s"%len(all_regions))
print("Number of large enough regions : %s"%len(regions))
Number of region segmented: 837883
Number of large enough regions : 5968

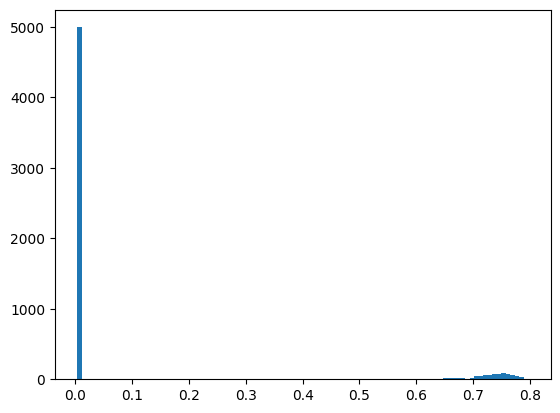

# Histogram of peak height:
s = numpy.array([i.maxi for i in regions])
fig, ax = subplots()
ax.hist(s, 100);
#Sieve-out for peak intensity
int_mini = 0.5
peaks = [(i.index//width, i.index%width) for i in regions if (i.maxi)>int_mini and
not big_mask[(i.index//width, i.index%width)]]
print("Number of remaining peaks with I>%s: %s"%(int_mini, len(peaks)))
peaks_raw = numpy.array(peaks)
Number of remaining peaks with I>0.5: 694
About 800 spots were found as valid out of a maximum of 1024 (64 chips with 16 spots per chip)
Those spot positions are interpolated using a second order Taylor expansion in the region around the maximum value of the smoothed image.
#Use a bilinear interpolator to localize/refine the maxima
bl = Bilinear(smooth)
ref_peaks = [bl.local_maxi(p) for p in peaks]

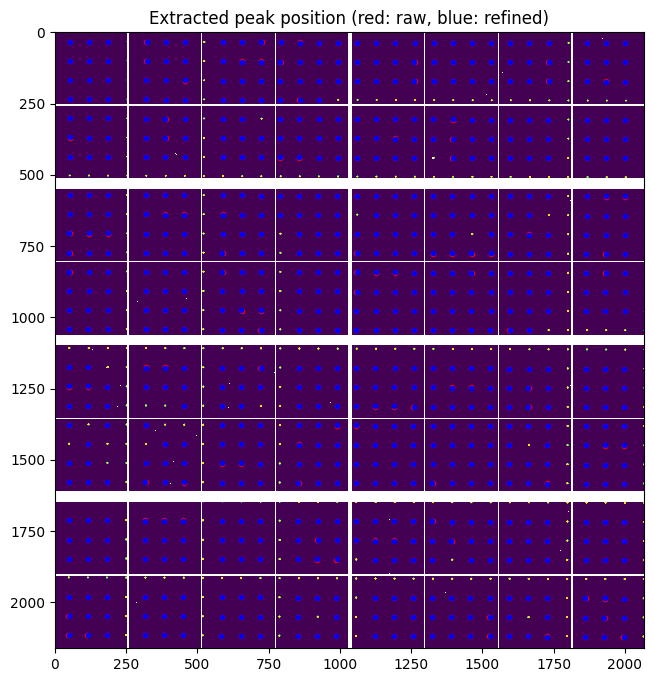

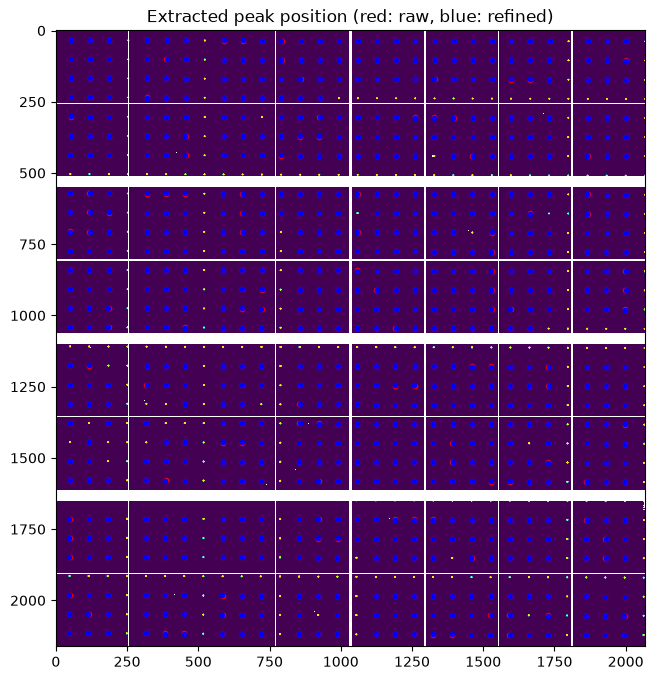

#Overlay raw peak coordinate and refined peak positions
fig, ax = subplots(figsize=(8,8))
ax.imshow(normalized, **mpl)
peaks_ref = numpy.array(ref_peaks)
ax.plot(peaks_raw[:,1], peaks_raw[:, 0], ".r")
ax.plot(peaks_ref[:,1],peaks_ref[:, 0], ".b")
ax.set_title("Extracted peak position (red: raw, blue: refined)")
print("Refined peak coordinate:", ref_peaks[:10], "...")
Refined peak coordinate: [(842.382520198822, 1125.3757745027542), (842.582837998867, 1192.6748143136501), (842.7260394990444, 1259.9099322929978), (842.816037222743, 1327.1388042420149), (842.8405837118626, 1394.3734950721264), (842.8810858130455, 1461.5487848222256), (843.052351731807, 1528.8124280422926), (843.7109062373638, 1596.013768395409), (843.8393481224775, 1663.267451673746), (843.9385426230729, 1730.4917879998684)] ...
At this stage we have about 800 peaks (with sub-pixel precision) which are visually distributed on all modules and on all chips. We could have expected 16*64=1024 hence most of the spots were properly located.
Let’s assign each peak to a module identifier. This allows to print out the number of peaks per module:

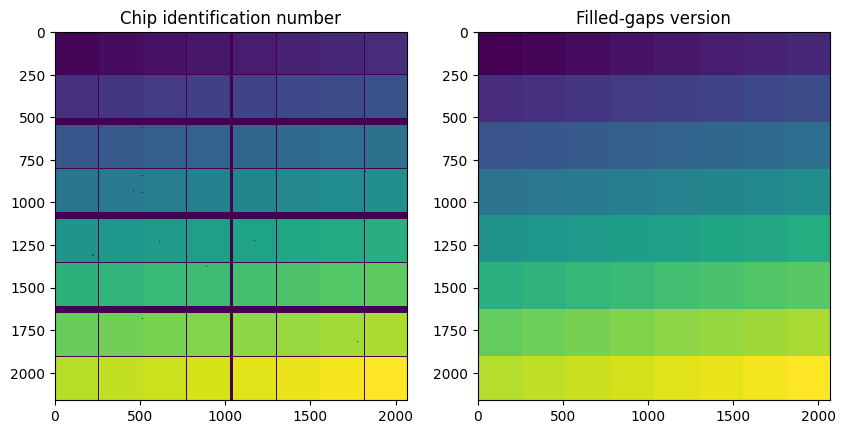

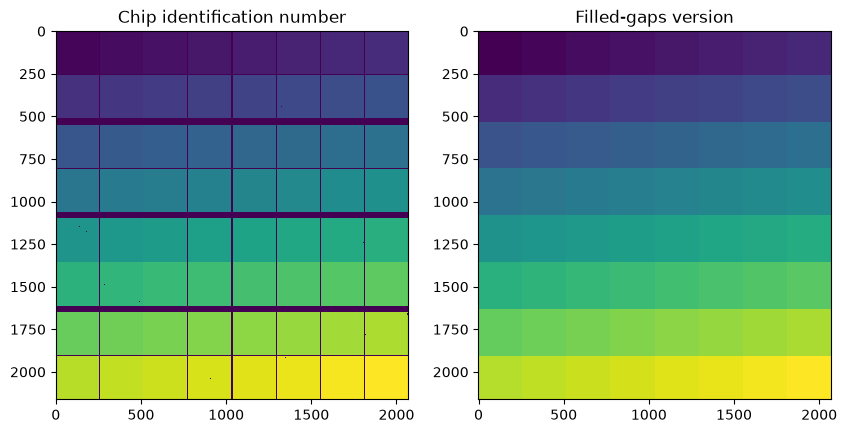

#Module identification
mid, cnt = label(numpy.isfinite(normalized), structure=numpy.ones((3,3), dtype=int))
print(cnt, "chips have been labeled")
64 chips have been labeled
# Fill the gaps in module identification array
#From http://stackoverflow.com/questions/3662361/fill-in-missing-values-with-nearest-neighbour-in-python-numpy-masked-arrays
def fill(data, invalid=None):
"""
Replace the value of invalid 'data' cells (indicated by 'invalid')
by the value of the nearest valid data cell
Input:
data: numpy array of any dimension
invalid: a binary array of same shape as 'data'. True cells set where data
value should be replaced.
If None (default), use: invalid = np.isnan(data)
Output:
Return a filled array.
"""
if invalid is None:
invalid = numpy.isnan(data)
ind = distance_transform_edt(invalid, return_distances=False, return_indices=True)
return data[tuple(ind)]
filled_mid = fill(mid, invalid=mid==0)
fig,ax = subplots(1, 2, figsize=(10,5))
ax[0].imshow(mid, **mpl)
ax[0].set_title("Chip identification number")
ax[1].imshow(filled_mid, **mpl)
ax[1].set_title("Filled-gaps version");
yxi = numpy.array([i+(mid[round(i[0]),round(i[1])],)
for i in ref_peaks], dtype=dt)
print("Number of keypoint per chip:")
for i in range(1, cnt+1):
print(f"Chip id: {i:2d} \t Number of spots: {(yxi[:]['i'] == i).sum():2d}")
Number of keypoint per chip:
Chip id: 1 Number of spots: 12
Chip id: 2 Number of spots: 12
Chip id: 3 Number of spots: 12
Chip id: 4 Number of spots: 15
Chip id: 5 Number of spots: 12
Chip id: 6 Number of spots: 12
Chip id: 7 Number of spots: 9
Chip id: 8 Number of spots: 9
Chip id: 9 Number of spots: 9
Chip id: 10 Number of spots: 9
Chip id: 11 Number of spots: 8
Chip id: 12 Number of spots: 12
Chip id: 13 Number of spots: 12
Chip id: 14 Number of spots: 11
Chip id: 15 Number of spots: 9
Chip id: 16 Number of spots: 9
Chip id: 17 Number of spots: 12
Chip id: 18 Number of spots: 12
Chip id: 19 Number of spots: 12
Chip id: 20 Number of spots: 14
Chip id: 21 Number of spots: 15
Chip id: 22 Number of spots: 15
Chip id: 23 Number of spots: 11
Chip id: 24 Number of spots: 12
Chip id: 25 Number of spots: 12
Chip id: 26 Number of spots: 12
Chip id: 27 Number of spots: 12
Chip id: 28 Number of spots: 12
Chip id: 29 Number of spots: 16
Chip id: 30 Number of spots: 16
Chip id: 31 Number of spots: 11
Chip id: 32 Number of spots: 9
Chip id: 33 Number of spots: 8
Chip id: 34 Number of spots: 7
Chip id: 35 Number of spots: 8
Chip id: 36 Number of spots: 9
Chip id: 37 Number of spots: 12
Chip id: 38 Number of spots: 12
Chip id: 39 Number of spots: 9
Chip id: 40 Number of spots: 9
Chip id: 41 Number of spots: 8
Chip id: 42 Number of spots: 9
Chip id: 43 Number of spots: 12
Chip id: 44 Number of spots: 12
Chip id: 45 Number of spots: 16
Chip id: 46 Number of spots: 16
Chip id: 47 Number of spots: 11
Chip id: 48 Number of spots: 12
Chip id: 49 Number of spots: 9
Chip id: 50 Number of spots: 9
Chip id: 51 Number of spots: 9
Chip id: 52 Number of spots: 9
Chip id: 53 Number of spots: 11
Chip id: 54 Number of spots: 11
Chip id: 55 Number of spots: 9
Chip id: 56 Number of spots: 9
Chip id: 57 Number of spots: 9
Chip id: 58 Number of spots: 9
Chip id: 59 Number of spots: 9
Chip id: 60 Number of spots: 8
Chip id: 61 Number of spots: 9
Chip id: 62 Number of spots: 12
Chip id: 63 Number of spots: 8
Chip id: 64 Number of spots: 9
Grid assignment#
The calibration is performed using a regular grid, the idea is to assign to each peak of coordinates (x,y) the integer value (X, Y) which correspond to the grid coordinate system.
The first step is to measure the grid pitch which correspond to the distance (in pixels) from one peak to the next. This is easily obtained from a pair-wise distribution function.

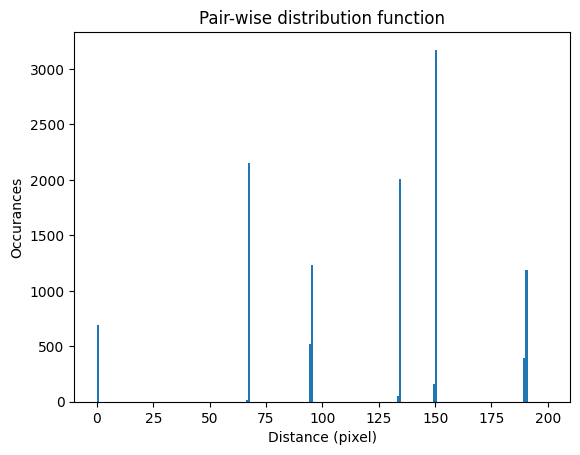

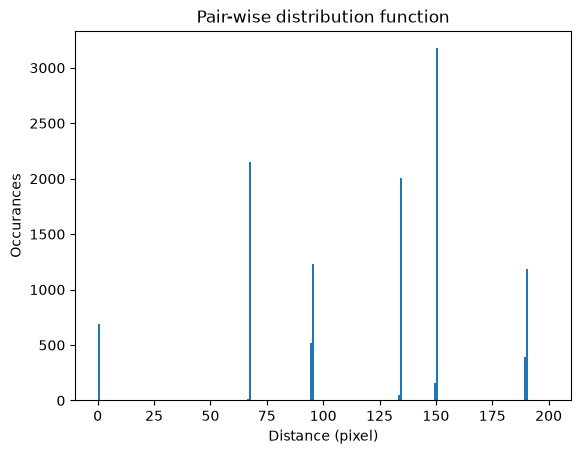

# pairwise distance calculation using scipy.spatial.distance_matrix
dist = distance_matrix(peaks_ref, peaks_ref)
fig, ax = subplots()
ax.hist(dist.ravel(), 200, range=(0,200))
ax.set_title("Pair-wise distribution function")
ax.set_xlabel("Distance (pixel)")
ax.set_ylabel("Occurances");
The histogram of the pair-distribution function has a first peak at 0 and the second peak between 66 and 67. The value of the step size is taken as the average of this second peak in the histogram as it corresponds to the first neighbour distance.
Two other parameters correspond to the offset, in pixels, for the grid index (X,Y) = (0,0). The easiest is to measure the smallest x and y for the first chip.
The grid looks pretty well aligned with the detector, so we will not take into account the rotation of the grid with the detector.
#from pair-wise distribution histogram
valid_pairs = dist[numpy.logical_and(60<dist, dist<70)]
step = valid_pairs.mean()
print("Average step size", step, "±", valid_pairs.std(), " pixels, condidering ", valid_pairs.size, "paires")
Average step size 67.20435086643546 ± 0.0739548221714359 pixels, condidering 2170 paires
#Refinement of the step size when considering only intra-chip distances.
intra_distances = []
inter_distances = []
extra = []
for i in range(1, cnt+1):
locale = yxi[yxi[:]["i"] == i]
xy = tmp = numpy.vstack((locale["x"], locale["y"])).T
ldist = distance_matrix(tmp, tmp).ravel()
intra_distances.append(ldist)
if extra:
inter_distances.append(distance_matrix(tmp, numpy.concatenate(extra)).ravel())
extra.append(tmp)
valid_pairs = numpy.concatenate([ i[numpy.logical_and(60<i, i<70)] for i in intra_distances])
step = valid_pairs.mean()
print("Average step size", step, "±", valid_pairs.std(), " pixels, condidering ", valid_pairs.size, "paires")
Average step size 67.20456994710561 ± 0.06025153104484155 pixels, condidering 1888 paires
It is interesting to note the standard deviation (0.06 pixel) corresponds to the precision of our measurement, approximately 5µm. This is mostly related to the procedure for the grid manufacturing.
Any tweaking when defining the kernel prior to the convolution should be checked against this error.
Since first neighbors are often on the same chip, so they are not representative for the distortion of the detector. Let’s rather observe the $4^{th}$ neighbor which is at 150 pixel away and corresponds to a move similar to the “knight move” at chess: 2 in one direction and one in the other. This allows not only to probe the neighboring chips in the horizontal and vertical direction but also in the diagonal. The distance for this move is $step\times\sqrt{2^2+1^2}$.

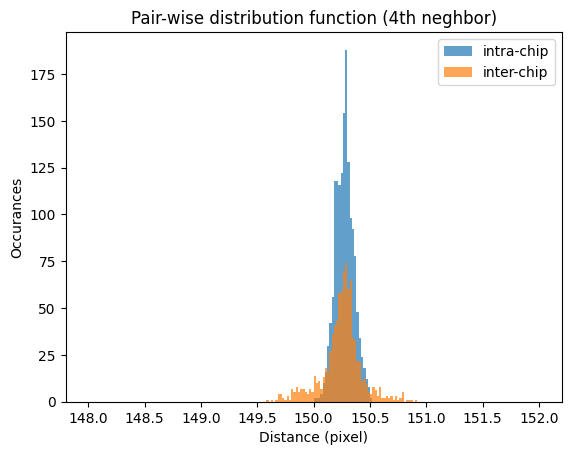

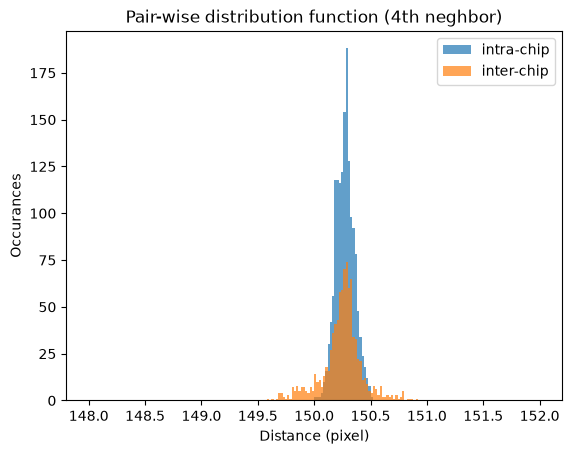

#4th neighbor: 150 pixels away
intra_pairs = numpy.concatenate([ i[numpy.logical_and(140<i, i<160)] for i in intra_distances])
inter_pairs = numpy.concatenate([ i[numpy.logical_and(140<i, i<160)] for i in inter_distances])
fig, ax = subplots()
ax.hist(intra_pairs, 200, range=(148, 152), alpha=0.7, label="intra-chip")
ax.hist(inter_pairs, 200, range=(148, 152), alpha=0.7, label="inter-chip")
ax.set_title("Pair-wise distribution function (4th neghbor)")
ax.set_xlabel("Distance (pixel)")
ax.set_ylabel("Occurances")
ax.legend()
print(f"Intra-chip average 4th neighbor distance {intra_pairs.mean():.3f}±{intra_pairs.std():.3f} pixels, condidering {intra_pairs.size} paires")
print(f"Inter-chip average 4th neighbor distance {inter_pairs.mean():.3f}±{inter_pairs.std():.3f} pixels, condidering {inter_pairs.size} paires")
Intra-chip average 4th neighbor distance 150.275±0.080 pixels, condidering 1522 paires
Inter-chip average 4th neighbor distance 150.249±0.182 pixels, condidering 904 paires
#work with the first module and fit the peak positions
first = yxi[yxi[:]["i"] == 1]
y_min = first[:]["y"].min()
x_min = first[:]["x"].min()
print("offset for the first spot: ", x_min, y_min)
offset for the first spot: 52.00244328239933 32.73367205262184
The grid looks very well aligned with the axes which makes this step easier but nothing guarantees it is perfect, so the rotation of the grid has to be measured as well. We will use Kabsch’s algorithm for this: https://en.wikipedia.org/wiki/Kabsch_algorithm
reference_1 = numpy.empty((first.size, 2))
measured_1 = numpy.empty((first.size, 2))
measured_1[:, 0] = first[:]["x"]
measured_1[:, 1] = first[:]["y"]
reference_1[:, 0] = numpy.round((first[:]["x"]-x_min)/step)*step+x_min
reference_1[:, 1] = numpy.round((first[:]["y"]-y_min)/step)*step+y_min
%time Kabsch(reference_1, measured_1)
CPU times: user 223 μs, sys: 25 μs, total: 248 μs
Wall time: 240 μs
Rigid transformation of angle -0.167° and translation [[-0.67497965 0.07185978]], RMSD=0.068848
# Print alignment info for all chips:
kabsch_results = {}
raw_distances = []
distances = []
for i in range(1, cnt+1):
local = yxi[yxi[:]["i"] == i]
reference = numpy.empty((local.size, 2))
measured = numpy.empty((local.size, 2))
measured[:, 0] = local[:]["x"]
measured[:, 1] = local[:]["y"]
reference[:, 0] = numpy.round((local[:]["x"]-x_min)/step)*step+x_min
reference[:, 1] = numpy.round((local[:]["y"]-y_min)/step)*step+y_min
raw_distances.append(numpy.sqrt(((reference-measured)**2).sum(axis=-1)))
res = kabsch_results[i] = Kabsch(reference, measured)
print(f"Chip: {i:02d} \t Rmsd: {res.rmsd:.4f} \t Angle: {res.angle:.4f}°\t Displacement: {res.translation}")
distances.append(numpy.sqrt(((reference-res.correct(measured))**2).sum(axis=-1)))
Chip: 01 Rmsd: 0.0688 Angle: -0.1671° Displacement: [[-0.67497965 0.07185978]]
Chip: 02 Rmsd: 0.0694 Angle: -0.1780° Displacement: [[-0.74921444 0.03713396]]
Chip: 03 Rmsd: 0.0611 Angle: -0.1825° Displacement: [[-0.65099029 -0.06528506]]
Chip: 04 Rmsd: 0.0611 Angle: -0.1775° Displacement: [[-0.60887022 -0.07475037]]
Chip: 05 Rmsd: 0.0685 Angle: -0.1230° Displacement: [[-0.21554337 -0.96577811]]
Chip: 06 Rmsd: 0.0715 Angle: -0.1200° Displacement: [[-0.29661049 -1.06085904]]
Chip: 07 Rmsd: 0.0811 Angle: -0.1461° Displacement: [[-0.44852491 -0.32922423]]
Chip: 08 Rmsd: 0.0790 Angle: -0.1368° Displacement: [[-0.61495647 -0.56463256]]
Chip: 09 Rmsd: 0.0544 Angle: -0.1940° Displacement: [[-0.7967658 0.08513193]]
Chip: 10 Rmsd: 0.0832 Angle: -0.1774° Displacement: [[-0.71245169 0.00897799]]
Chip: 11 Rmsd: 0.1021 Angle: -0.1751° Displacement: [[-0.60947779 -0.15400862]]
Chip: 12 Rmsd: 0.0718 Angle: -0.1781° Displacement: [[-0.61303755 -0.12631253]]
Chip: 13 Rmsd: 0.0518 Angle: -0.1568° Displacement: [[-0.31260694 -0.3629785 ]]
Chip: 14 Rmsd: 0.0705 Angle: -0.1438° Displacement: [[-0.31433804 -0.55288657]]
Chip: 15 Rmsd: 0.0947 Angle: -0.1401° Displacement: [[-0.31686906 -0.59292664]]
Chip: 16 Rmsd: 0.0910 Angle: -0.1305° Displacement: [[-0.42567601 -0.89338276]]
Chip: 17 Rmsd: 0.0721 Angle: -0.1284° Displacement: [[-0.46335146 -0.51966444]]
Chip: 18 Rmsd: 0.0416 Angle: -0.1373° Displacement: [[-0.53954546 -0.53739966]]
Chip: 19 Rmsd: 0.0701 Angle: -0.1239° Displacement: [[ 0.17706251 -0.62645147]]
Chip: 20 Rmsd: 0.0553 Angle: -0.1442° Displacement: [[ 4.36678268e-05 -3.76929199e-01]]
Chip: 21 Rmsd: 0.0546 Angle: -0.0817° Displacement: [[ 0.55413801 -1.6490182 ]]
Chip: 22 Rmsd: 0.0547 Angle: -0.0866° Displacement: [[ 0.43992059 -1.50747566]]
Chip: 23 Rmsd: 0.0558 Angle: -0.1634° Displacement: [[-0.74590266 0.16987901]]
Chip: 24 Rmsd: 0.0702 Angle: -0.1781° Displacement: [[-1.05131929 0.7248357 ]]
Chip: 25 Rmsd: 0.0594 Angle: -0.1400° Displacement: [[-0.62572742 -0.46928483]]
Chip: 26 Rmsd: 0.0612 Angle: -0.1309° Displacement: [[-0.43446574 -0.53914211]]
Chip: 27 Rmsd: 0.0656 Angle: -0.1452° Displacement: [[-0.0962269 -0.35779115]]
Chip: 28 Rmsd: 0.0499 Angle: -0.1419° Displacement: [[ 0.020441 -0.39043972]]
Chip: 29 Rmsd: 0.0634 Angle: -0.0781° Displacement: [[ 0.63745861 -1.73856753]]
Chip: 30 Rmsd: 0.0573 Angle: -0.0735° Displacement: [[ 0.6717185 -1.87341037]]
Chip: 31 Rmsd: 0.0541 Angle: -0.1618° Displacement: [[-0.70556876 0.06345611]]
Chip: 32 Rmsd: 0.0682 Angle: -0.1717° Displacement: [[-1.01208709 0.43229459]]
Chip: 33 Rmsd: 0.0678 Angle: -0.1815° Displacement: [[-1.61244582 0.11897069]]
Chip: 34 Rmsd: 0.0614 Angle: -0.1882° Displacement: [[-1.67635187 0.23214931]]
Chip: 35 Rmsd: 0.0518 Angle: -0.1539° Displacement: [[-0.49352521 -0.01604175]]
Chip: 36 Rmsd: 0.0583 Angle: -0.1707° Displacement: [[-0.76096941 0.14619773]]
Chip: 37 Rmsd: 0.0618 Angle: -0.1699° Displacement: [[-0.69792471 0.34019815]]
Chip: 38 Rmsd: 0.0456 Angle: -0.1684° Displacement: [[-0.67474355 0.27076164]]
Chip: 39 Rmsd: 0.0432 Angle: -0.1862° Displacement: [[-1.01621339 0.73367301]]
Chip: 40 Rmsd: 0.0591 Angle: -0.1890° Displacement: [[-1.22622669 0.86035063]]
Chip: 41 Rmsd: 0.0403 Angle: -0.1573° Displacement: [[-1.09985312 0.17426807]]
Chip: 42 Rmsd: 0.0703 Angle: -0.1626° Displacement: [[-1.13827772 0.14404882]]
Chip: 43 Rmsd: 0.0609 Angle: -0.1606° Displacement: [[-0.570122 0.1266422]]
Chip: 44 Rmsd: 0.0756 Angle: -0.1683° Displacement: [[-0.66393939 0.17390435]]
Chip: 45 Rmsd: 0.0711 Angle: -0.1762° Displacement: [[-0.81853928 0.50822713]]
Chip: 46 Rmsd: 0.0642 Angle: -0.1815° Displacement: [[-0.94192353 0.62135867]]
Chip: 47 Rmsd: 0.0724 Angle: -0.2028° Displacement: [[-1.40784478 1.24631641]]
Chip: 48 Rmsd: 0.0533 Angle: -0.1945° Displacement: [[-1.31176661 1.01794273]]
Chip: 49 Rmsd: 0.0369 Angle: -0.0883° Displacement: [[1.49863176 0.16646767]]
Chip: 50 Rmsd: 0.0822 Angle: -0.1107° Displacement: [[0.89642789 0.31751451]]
Chip: 51 Rmsd: 0.0633 Angle: -0.2044° Displacement: [[-2.1495324 0.86171123]]
Chip: 52 Rmsd: 0.0634 Angle: -0.1917° Displacement: [[-1.64335742 0.6837618 ]]
Chip: 53 Rmsd: 0.0452 Angle: -0.1136° Displacement: [[ 0.93232384 -0.98275464]]
Chip: 54 Rmsd: 0.0491 Angle: -0.1206° Displacement: [[ 0.74155725 -0.79061826]]
Chip: 55 Rmsd: 0.0585 Angle: -0.2007° Displacement: [[-1.86969417 1.61932506]]
Chip: 56 Rmsd: 0.0670 Angle: -0.1893° Displacement: [[-1.60803861 1.33258926]]
Chip: 57 Rmsd: 0.1030 Angle: -0.0903° Displacement: [[1.36871629 0.35389081]]
Chip: 58 Rmsd: 0.0564 Angle: -0.0855° Displacement: [[1.69019632 0.28538168]]
Chip: 59 Rmsd: 0.0622 Angle: -0.2039° Displacement: [[-2.21352204 0.98072702]]
Chip: 60 Rmsd: 0.0409 Angle: -0.2061° Displacement: [[-2.18576859 1.0705361 ]]
Chip: 61 Rmsd: 0.0490 Angle: -0.1186° Displacement: [[ 0.72715909 -0.71879601]]
Chip: 62 Rmsd: 0.0568 Angle: -0.0928° Displacement: [[ 1.71978044 -1.34312101]]
Chip: 63 Rmsd: 0.0541 Angle: -0.1894° Displacement: [[-1.54607885 1.45525824]]
Chip: 64 Rmsd: 0.0612 Angle: -0.1988° Displacement: [[-1.87932057 1.79230351]]
ndistances = numpy.concatenate(distances)
nraw_distances = numpy.concatenate(raw_distances)

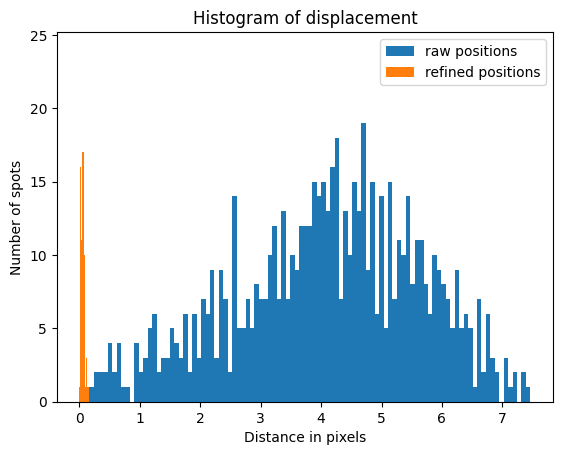

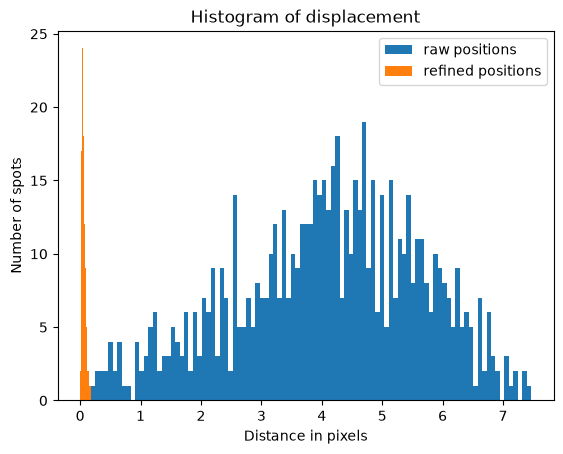

fig, ax = subplots()
ax.hist(nraw_distances, bins=100, label="raw positions")
ax.hist(ndistances, bins=100, label="refined positions")
ax.set_title("Histogram of displacement")
ax.set_xlabel("Distance in pixels")
ax.set_ylabel("Number of spots")
ax.legend();
Reconstruction of the pixel position#
The pixel position can be obtained from the standard Pilatus detector. Each module is then displaced according to the fitted values.
%%time
pixel_coord = pyFAI.detector_factory("Eiger2CdTe_4M").get_pixel_corners().astype(numpy.float64)
pixel_coord_raw = pixel_coord.copy()
for module in range(1, cnt+1):
# Extract the pixel corners for one module
module_idx = numpy.where(filled_mid == module)
one_module = pixel_coord_raw[module_idx]
#retrieve the fitted values
res = kabsch_results[module]
#z = one_module[...,0]
y = one_module[...,1].ravel()/eiger2.pixel1
x = one_module[...,2].ravel()/eiger2.pixel2
xy_initial = numpy.vstack((x, y)).T
xy_aligned = res.correct(xy_initial)
one_module[...,1] = (xy_aligned[:,1] * eiger2.pixel1).reshape(one_module.shape[:-1])
one_module[...,2] = (xy_aligned[:,0] * eiger2.pixel2).reshape(one_module.shape[:-1])
#Update the array
pixel_coord[module_idx] = one_module
CPU times: user 7.77 s, sys: 116 ms, total: 7.89 s
Wall time: 1.53 s
# displacement for every pixel corner (before/after global displacement):
displ_refined = numpy.sqrt(((pixel_coord - pixel_coord_raw)**2).sum(axis=-1))/eiger2.pixel1
global_ref = Kabsch(pixel_coord_raw.reshape((-1, 3)), pixel_coord.reshape((-1, 3)))
new_pixel_coord = global_ref.correct(pixel_coord.reshape((-1, 3))).reshape(pixel_coord_raw.shape)
displ_aligned = numpy.sqrt(((new_pixel_coord - pixel_coord_raw)**2).sum(axis=-1))/eiger2.pixel1

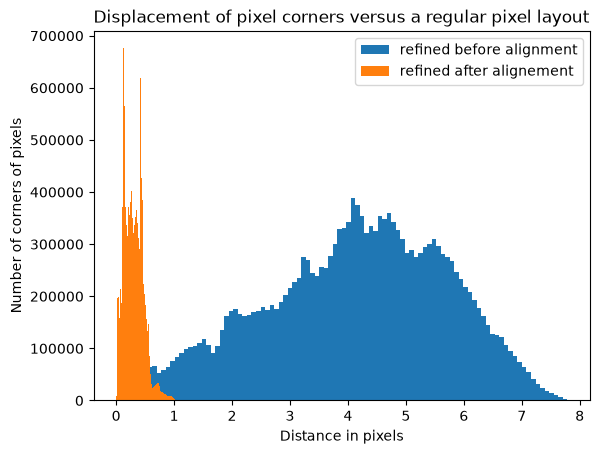

fig, ax = subplots()
ax.hist(displ_refined.ravel(), 100, label="refined before alignment")
ax.hist(displ_aligned.ravel(), 100, label="refined after alignement")
ax.set_title("Displacement of pixel corners versus a regular pixel layout")
ax.set_xlabel("Distance in pixels")
ax.set_ylabel("Number of corners of pixels")
ax.legend();
Validation of the distortion#
To validate the new pixel layout, we can use the new grid to calculate the spot position in space and look how well aligned they are.
First we build a function which performs the bilinear interpolation of any detector coordinate (return a 3D position). This function is then used to calculate the position for the original grid and for the corrected grid.
As previously, all spot distances are calculated and histogrammed. The standard deviation is used to evaluate how much was gained.
def intepolate_3d(yx, coord=pixel_coord_raw):
y,x = yx
X = int(x)
Y = int(y)
pixel = coord[Y,X]
#print(pixel)
dx = x - X
dy = y - Y
res = pixel[0]*(1.0-dx)*(1.0-dy)+\
pixel[3]*dx*(1.0-dy)+\
pixel[1]*(1.0-dx)*dy+\
pixel[2]*dx*dy
return res
intepolate_3d((0.99,0.01))
array([0.00000000e+00, 7.42500035e-05, 7.50000036e-07])
raw_pixel_64 = pixel_coord_raw.astype("float64")/eiger2.pixel1
new_pixel_64 = new_pixel_coord.astype("float64")/eiger2.pixel1
spot3d_raw = numpy.array([intepolate_3d(i, coord=raw_pixel_64) for i in ref_peaks])
spot3d_ref = numpy.array([intepolate_3d(i, coord=new_pixel_64) for i in ref_peaks])
dist_raw = distance_matrix(spot3d_raw, spot3d_raw)
valid_raw = dist_raw[numpy.logical_and(65<dist_raw, dist_raw<70)]
dist_ref = distance_matrix(spot3d_ref, spot3d_ref)
valid_ref = dist_ref[numpy.logical_and(65<dist_ref, dist_ref<70)]

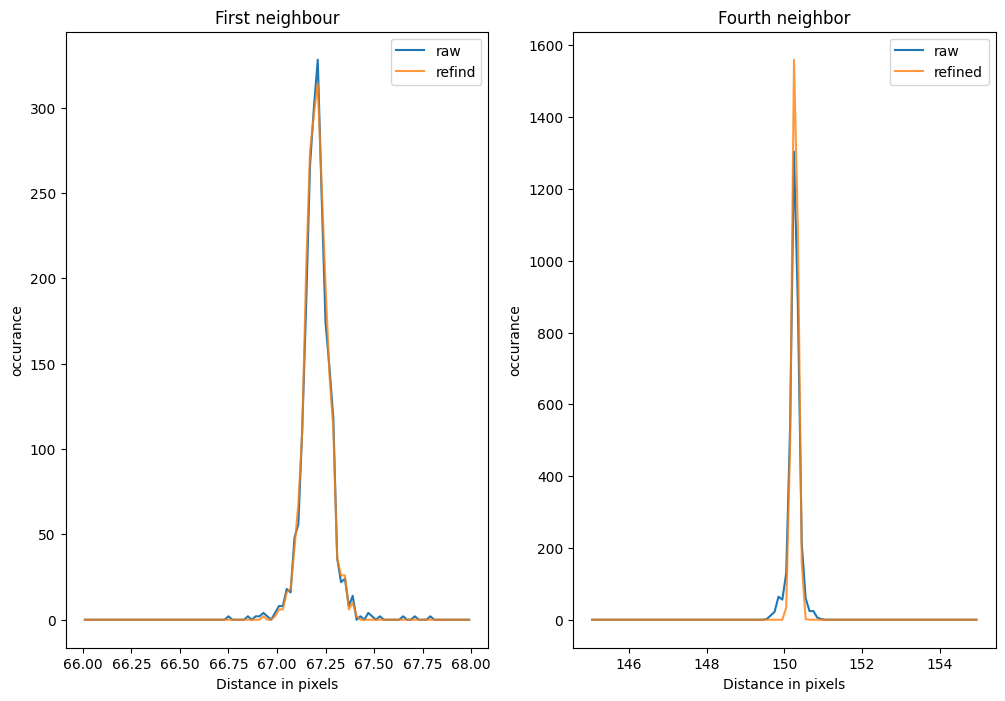

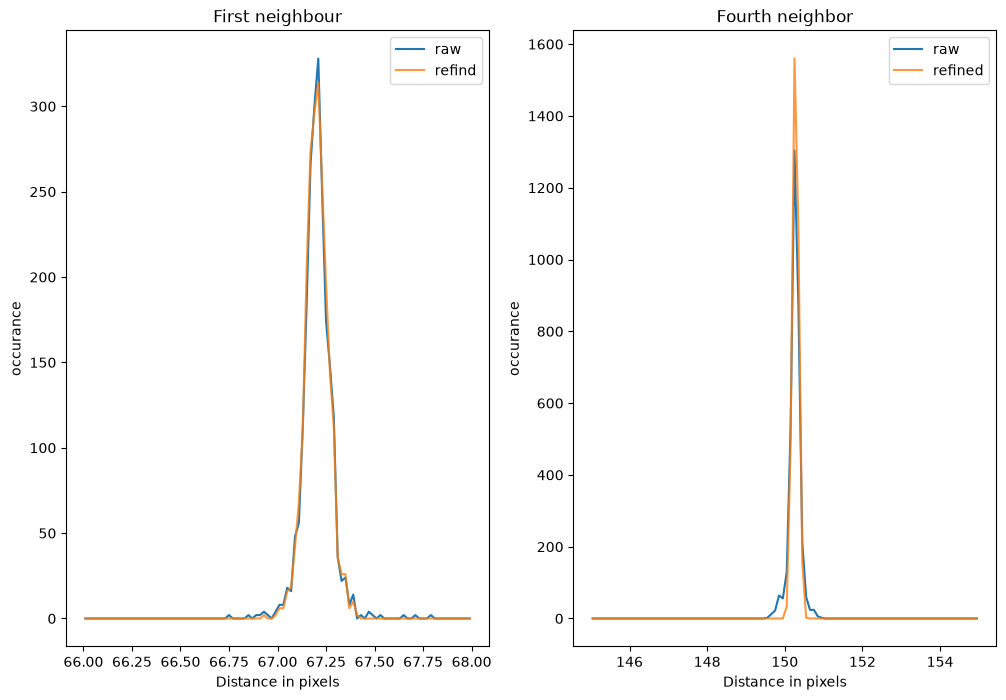

fig,ax = subplots(1, 2, figsize=(12,8))
valid1_raw = dist_raw[numpy.logical_and(65<dist_raw, dist_raw<70)]
valid1_ref = dist_ref[numpy.logical_and(65<dist_ref, dist_ref<70)]
h1_raw = numpy.histogram(valid1_raw, 100, range=(66, 68))
h1_ref = numpy.histogram(valid1_ref, 100, range=(66, 68))
x = 0.5*(h1_raw[1][1:]+h1_raw[1][:-1])
ax[0].plot(x, h1_raw[0], label="raw")
ax[0].plot(x, h1_ref[0], label="refind", alpha=0.8)
ax[0].legend()
ax[0].set_title("First neighbour")
ax[0].set_xlabel("Distance in pixels")
ax[0].set_ylabel("occurance")
valid2_raw = dist_raw[numpy.logical_and(145<dist_raw, dist_raw<155)]
valid2_ref = dist_ref[numpy.logical_and(145<dist_ref, dist_ref<155)]
h2_raw = numpy.histogram(valid2_raw, 100, range=(145, 155))
h2_ref = numpy.histogram(valid2_ref, 100, range=(145, 155))
x = 0.5*(h2_raw[1][1:]+h2_raw[1][:-1])
ax[1].plot(x, h2_raw[0], label="raw")
ax[1].plot(x, h2_ref[0], label="refined", alpha=0.8)
ax[1].legend()
ax[1].set_title("Fourth neighbor")
ax[1].set_xlabel("Distance in pixels")
ax[1].set_ylabel("occurance")
print("Distance of first neighbor before: "+f"{valid1_raw.mean():.4f} ± {valid1_raw.std():.4f} after: {valid1_ref.mean():.4f} ± {valid1_ref.std():.4f}")
print("Distance of fourth neighbor before: "+f"{valid2_raw.mean():.4f} ± {valid2_raw.std():.4f} after: {valid2_ref.mean():.4f} ± {valid2_ref.std():.4f}")
Distance of first neighbor before: 67.2044 ± 0.0740 after: 67.2035 ± 0.0607
Distance of fourth neighbor before: 150.2610 ± 0.1454 after: 150.2759 ± 0.0743
#Saving of the result as a distortion file usable in pyFAI
dest = "Eiger2CdTe_4M_ID11.h5"
if os.path.exists(dest):
os.unlink(dest)
eiger2.set_pixel_corners(new_pixel_coord.astype(numpy.float32))
eiger2.mask = eiger2.calc_mask() + flat>(flat.max()*0.9)
eiger2.save(dest)
Conclusion#
The distortion measured on the Eiger2 CdTe 4M detector for ID11 are small (<1 pixel, 75µm) but measurable and can be corrected to precision of 5µm using the displacement matrix.
print(f"Total execution time: {time.perf_counter()-start_time:.3f}s")
Total execution time: 54.119s
